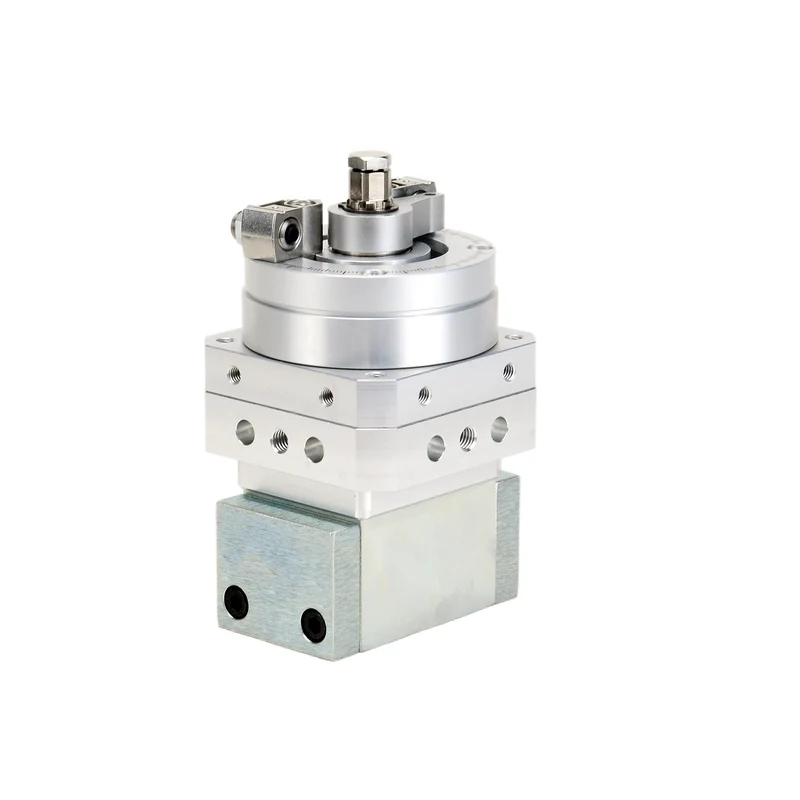

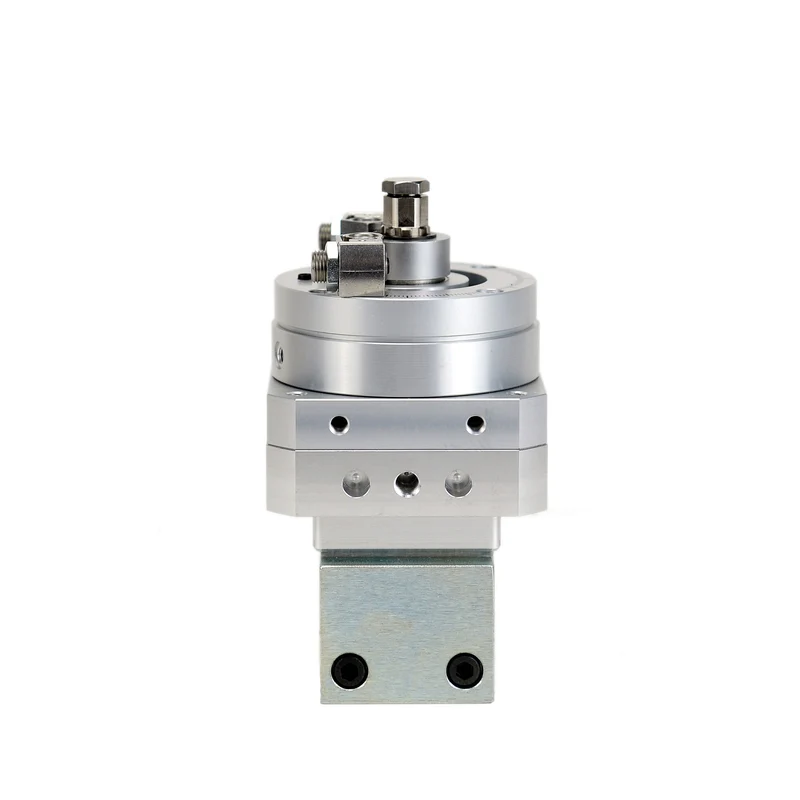

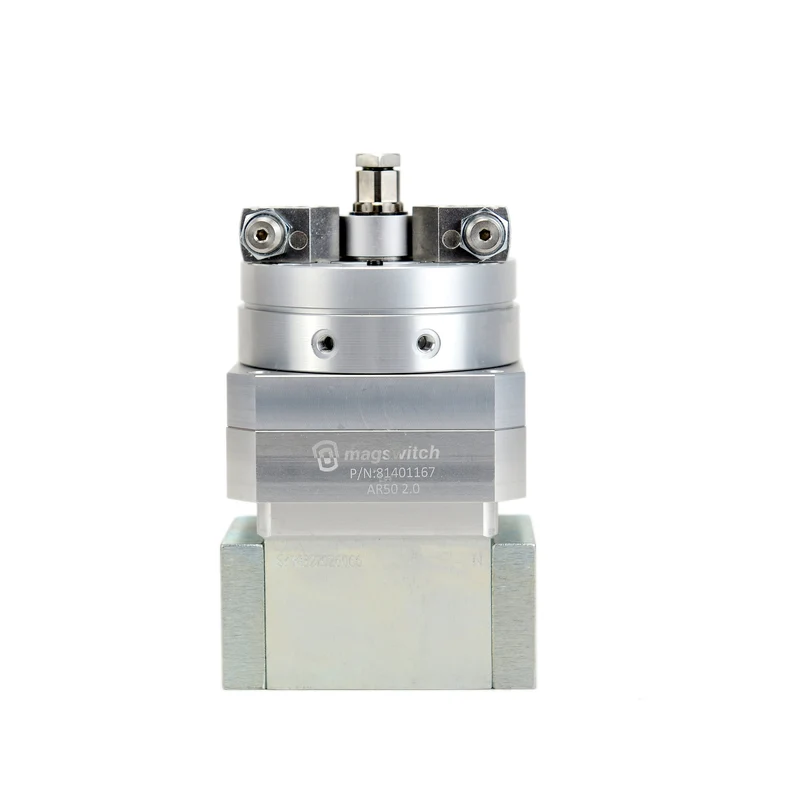

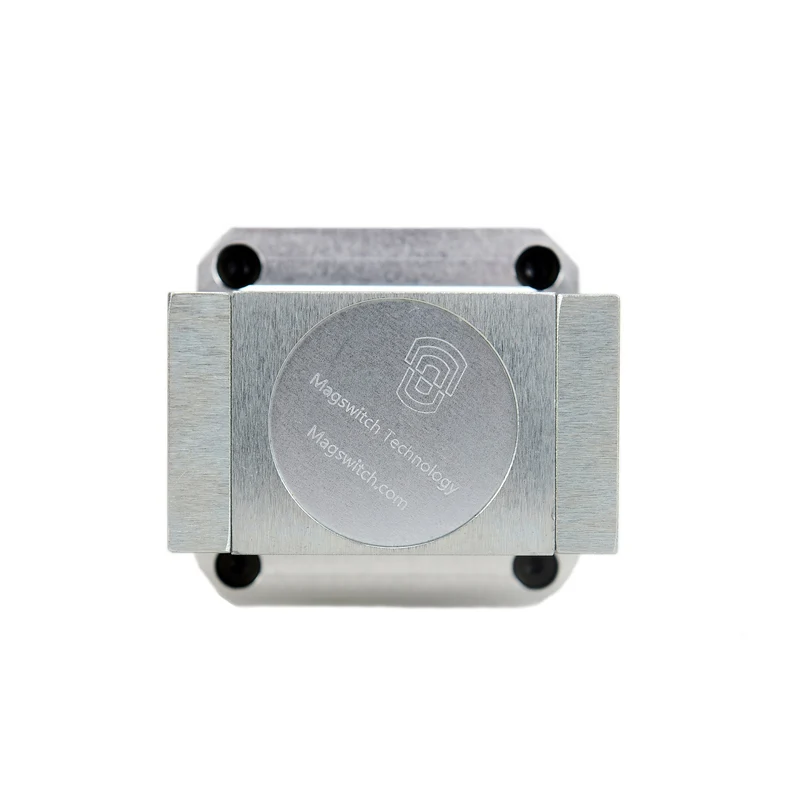

AR50 2.0 - 81401167

0,00 €
Menge

Beschreibung

Magswitch AR50 2.0 ist kompakt und leistungsstark und bietet modernste Technologieverbesserungen und präzise Montageschnittstellen. Diese Werkzeuge eignen sich hervorragend für Vorrichtungen, die Positionierung von Stiften und die Handhabung von Dünnteilmaterialien. Zusätzliche kundenspezifische Polschuhgeometrie ermöglicht extreme Flexibilität bei Anwendungen. Dieses Tool passt genau zu Ihrem nächsten Projekt!

MERKMALE UND VORTEILE

  • Kompaktes Einzelmagnet-Design
  • Hergestellt mit Präzisionstoleranzen mit symmetrischer NAAMS-Montage
  • Anpassbare Kontaktfläche
  • Maximales Leistungsgewicht
  • Spart Energie – 90 % weniger Luft
  • Ausfallsicherer Betrieb

Wenden Sie sich an die Ingenieure von Magswitch, um Hilfe bei der Auswahl und Anpassung einer geeigneten Lösung zu erhalten [email protected].

ZUBEHÖR (separat erhältlich)

Produkt-SKU Produktbeschreibung*
8800797 SENSORHALTERUNG, M8 PROX, PASSEND FÜR AR50 2.0/AR50 CLASSIC
8800881 AR50 2.0 COMBO FLACH/V PS-KIT
88001012 AR50 Standard Pin Clamp Polschuh-Kit
88001428 RÜSTUNGSSATZ, AR50 2.0, BIN-PICKING-SATZ
88001429 PSK, AR50 2.0, FLACHSTOCKSCHUHE, ARMOR READY
88001430 PSK, AR50 2.0, 135 Grad V-CUT, 2"-5" DURCHMESSER. Reichweite, RÜSTUNG BEREIT
88001431 PSK, AR50 2.0, 155 Grad V-CUT, 5"-10" DURCHMESSER. Reichweite, RÜSTUNG BEREIT

* Pole Schuhe sind erforderlich. Nicht im Basiswerkzeug enthalten.

SPEZIFIKATIONEN

Maximale Abreißkraft 1,2 2117.9 N / 476 lbf / 216 kgf
Maximale Scherung 1,2 735.5 N / 165 lbf / 75 kgf
Minimale Dicke zum Entstapeln 3 0.37/9.5 mm
Maximal zulässiger Druck 89.9 psi / 6.2 Bar
Off-Target-Betätigungsdruck 58 psi / 4.0 Bar
Maximale Magnettemperatur 176℉ / 80℃
Nettogewicht 4.9 lb / 2.2 kg
Luftanschlussgewinde 2x M5 x 0.8
Montageoptionen Seite: 3x NAAMS Ø8-M8-Ø8
Magnetpol-Fußabdruck 64 x 52 mm
Zieldicke 0.5
(.020)		 1.0
(.039)		 2.0
(.079)		 58.23.0
(.118)		 4.0
(.157)		 5.0
(.197)		 6.0
(.236)		 7.0
(.276)		 9.5
(.374)		 12.7
(.5)
Halte die Macht 129.1
(29.0)		 311.2
(70.0)		 570.7
(128.3)		 946.7
(269)		 1198.7
(370)		 1646.2
(370.1)		 1806.4
(406.1)		 1947.9
(437.9)		 2112.4
(474.9)		 2117.9
(476.1)
1Fußnoten: Die in diesem Dokument aufgeführten Kräfte stellen ideale Maximalwerte dar und spiegeln aufgrund von Material- oder Prozessbedingungen möglicherweise nicht genau die tatsächlich in der jeweiligen Anwendung eines Kunden erreichbaren Kräfte wider. Lesen und verstehen Sie die Warnhinweise auf Seite 3, bevor Sie das Tool bedienen. Die Losbrechkräfte wurden in einer Laborumgebung an einem 200 mm x 200 mm großen Blech aus SAE1018-Stahl mit einer Oberflächenrauheit von 63 Mikroinch und Standard-Stangenschuhen ermittelt. Die in Tabelle 1 angegebenen Losbrechkräfte wurden mit Standard-Stabschuhen auf sauberen, ebenen Oberflächen ohne Luftspalte zwischen den Stabschuhen und dem Zielmaterial ermittelt. Jede Abweichung von diesem Idealzustand verringert die Losbrechkräfte. Lesen und verstehen Sie die Warnhinweise auf Seite 3 des Datenblatts, bevor Sie das Werkzeug in Betrieb nehmen.

Downloads

AR50 2.0-Downloads:

  • 81401167-AR50 2.0 Datenblatt
  • 81401167-AR50 2.0 STEP-Datei
  • 800797- Datenblatt zum AR50/AR70 Näherungssensor-Kit

Rüstungsset

  • 88001428 – AR50 2.0 Armor Kit STEP-Datei

Polschuh-Kits (PSK)

  • 88001429 – AR50 2.0 Flat PSK, Armor Ready STEP-Datei
  • 88001430 – AR50 2.0 135 Grad V PSK, Armor Ready STEP-Datei
  • 88001431 – AR50 2.0 155 Grad V PSK, Armor Ready STEP-Datei

Magswitch-Downloads:

  • Automatisierungskatalog
  • MAC-Gründungserklärung - Montageanleitung ( Englisch | Spanisch | Deutsch | Französisch)
