Magnetschalter Drehwinkel 200 - 8100367

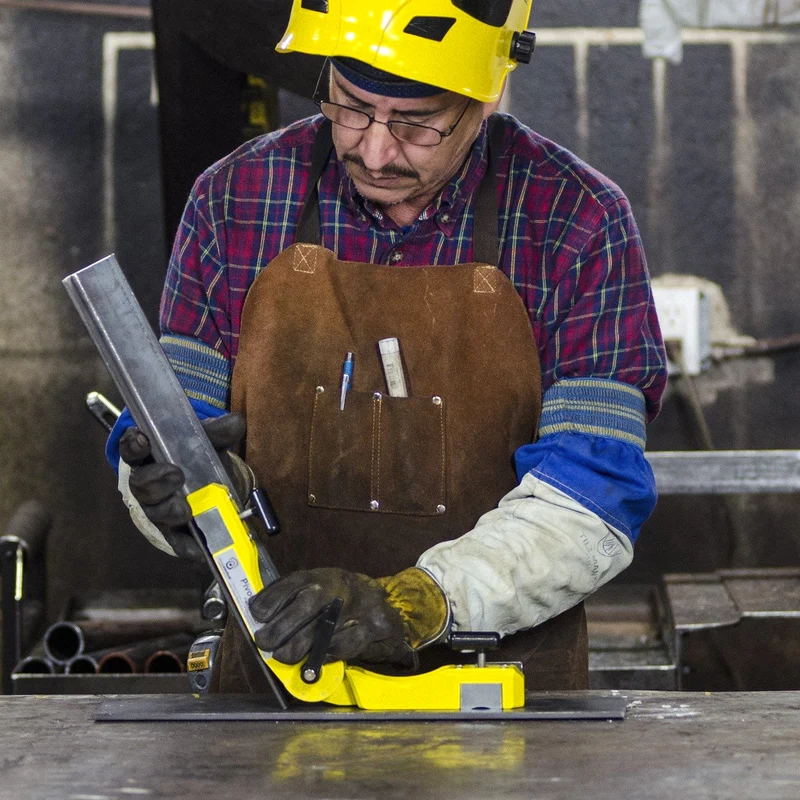

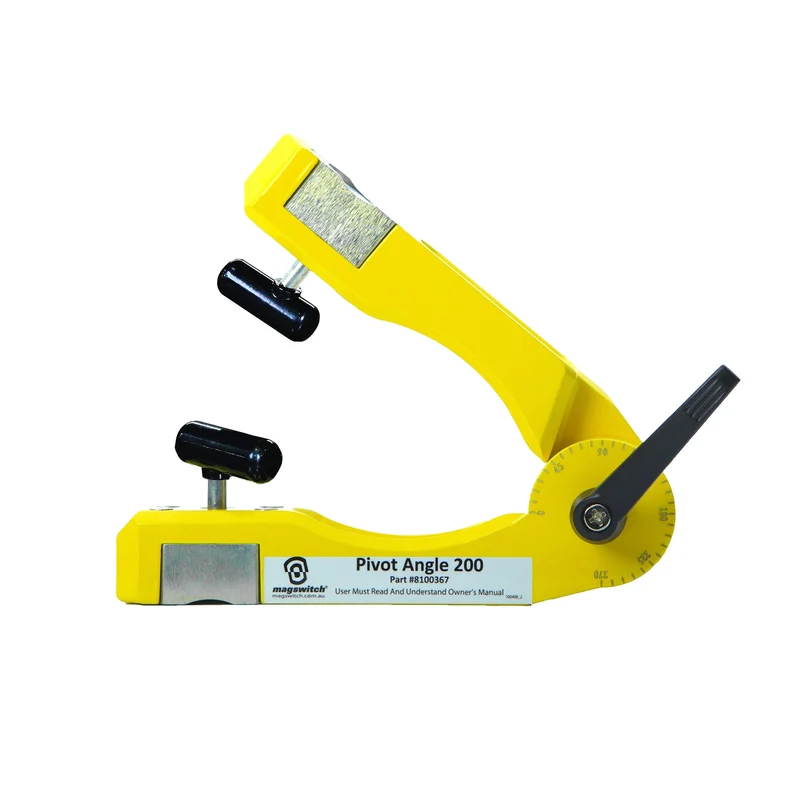

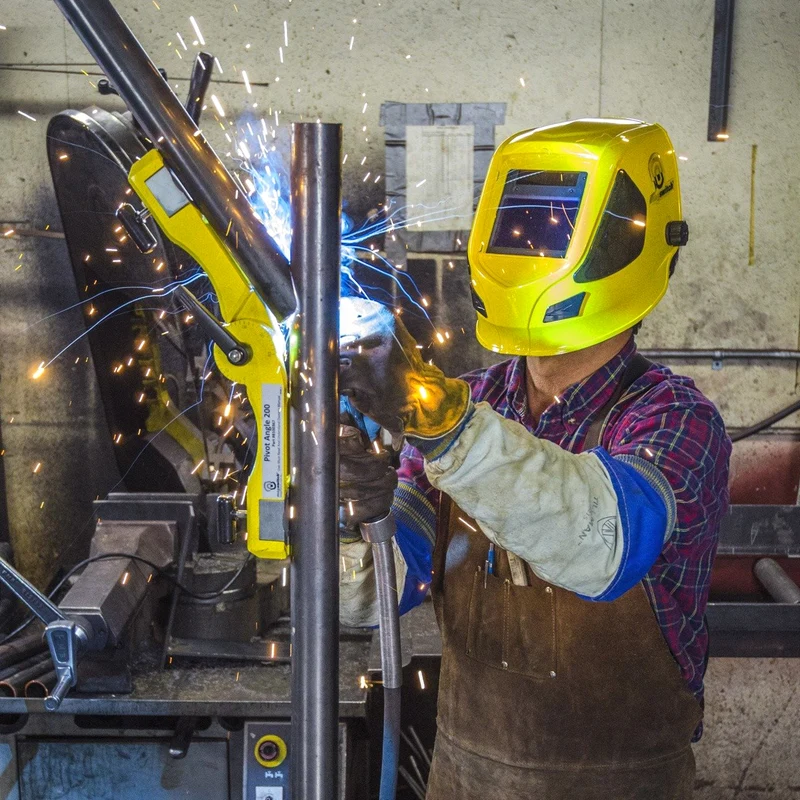

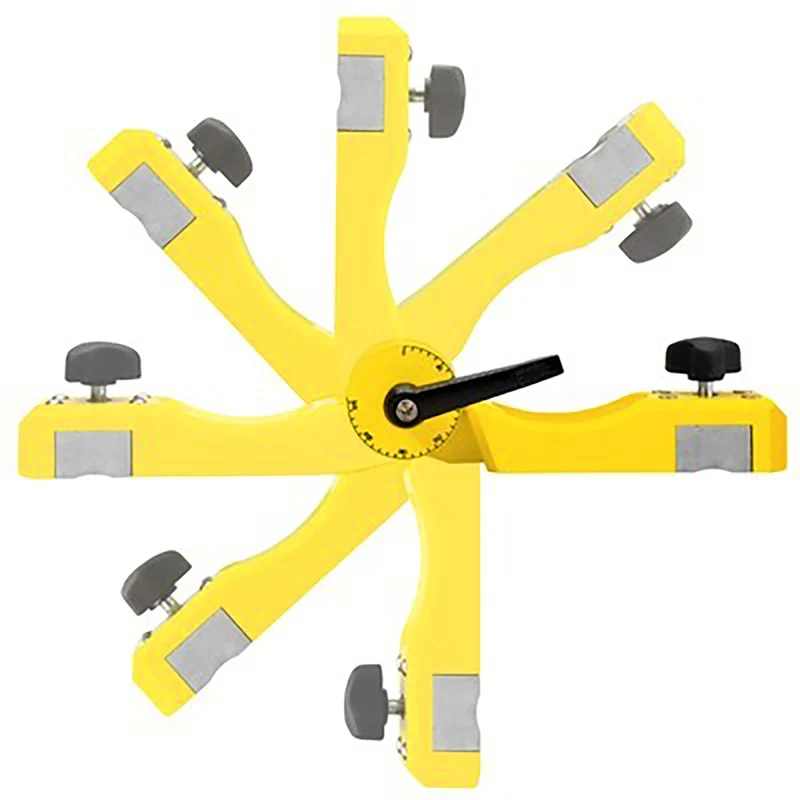

Der schwenkbare magnetische Schweißwinkel von Magswitch bietet einen Winkelbereich von 28 Grad bis 270 Grad. Schalten Sie 215 Pfund magnetische Haltekraft ein und aus, indem Sie die schwarzen Knöpfe drehen. Zwei Seiten des Werkzeugs werden beim Einschalten magnetisch und können an einem Tisch oder einer Wand befestigt werden, um eine Vorrichtung an Ort und Stelle zu halten.

MERKMALE UND VORTEILE

• Das Magnetfeld wird mechanisch vollständig ein- und ausgeschaltet.
• Verwendet keine Stromquelle.
• Magnete bleiben sauber.
• Hält flache und runde Oberflächen aus Stahl.
• Einzelner Verschluss am Ellbogen, um Ihren Winkel zu sichern.
• Das Zifferblatt am Ellbogen zeigt alle 5 Grad an.
• Schnelle Anpassungen für ungerade Winkel.

SPEZIFIKATIONEN

• Maximaler Durchbruch: 215 kg auf 97.5/3 in Stahlblechdicke
• 2: 1 Scherarbeitslast: 48 kg
• Volle Sättigungsdicke: 3 mm
• Produktgewicht: 1.8 lbs / 0.8 kg
• Abmessungen: 9.1 x 3.9 x 6.4 mm (231.1 x 99 x 162.5 Zoll)
• Magnetpol-Grundfläche: 41.25 mm x 56 mm

Downloads

SCHWENKWINKEL 200 Downloads:

• Drehwinkel 200 Datenblatt
• Pivot Angle 200 STEP-Datei

Magswitch-Downloads:

• Schweiß- und Fertigungsbroschüre
• Magswitch Handbuch Katalog
