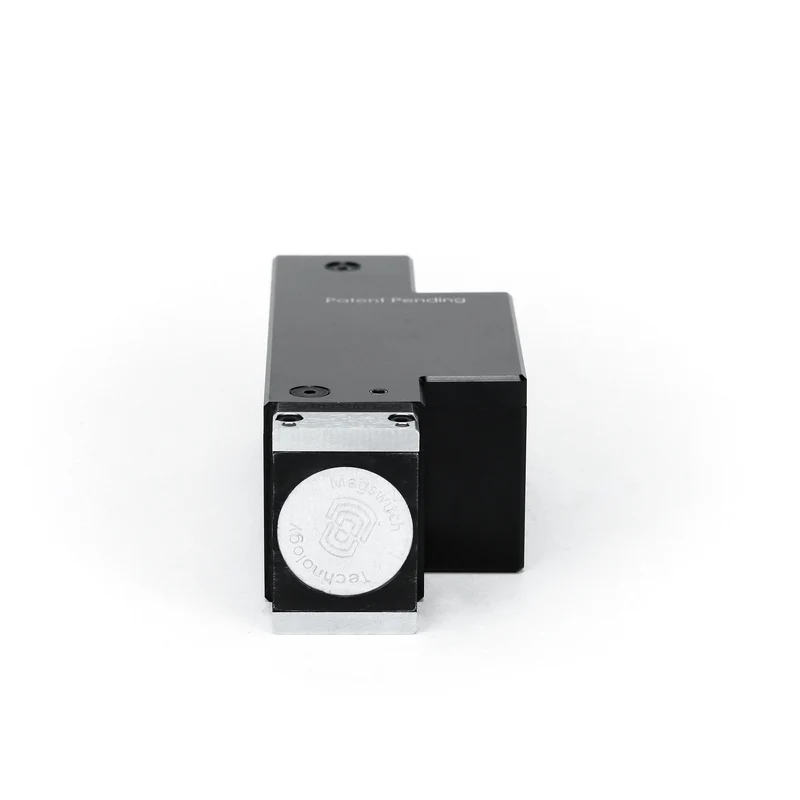

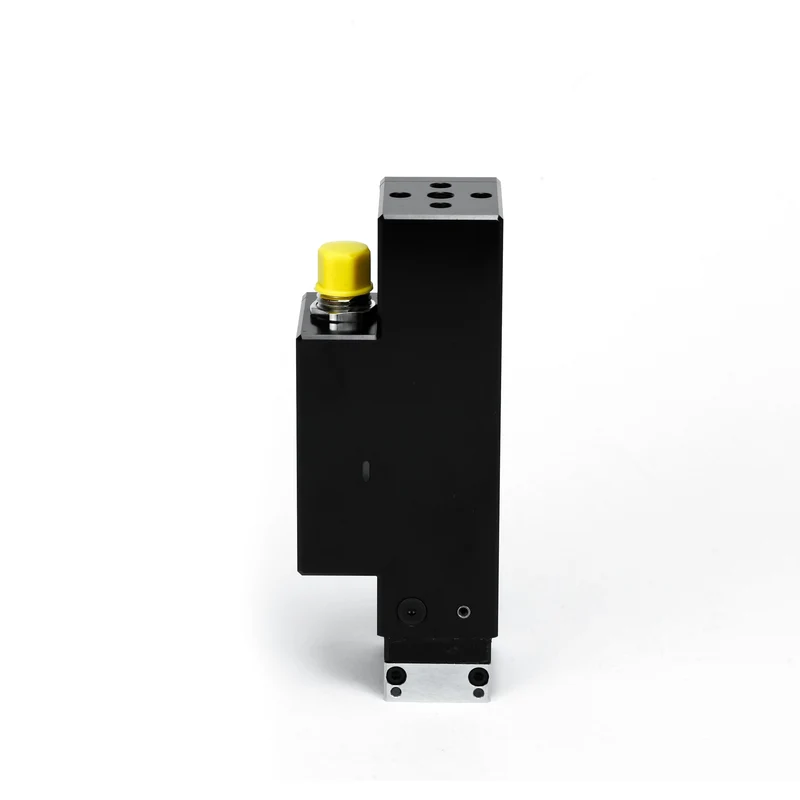

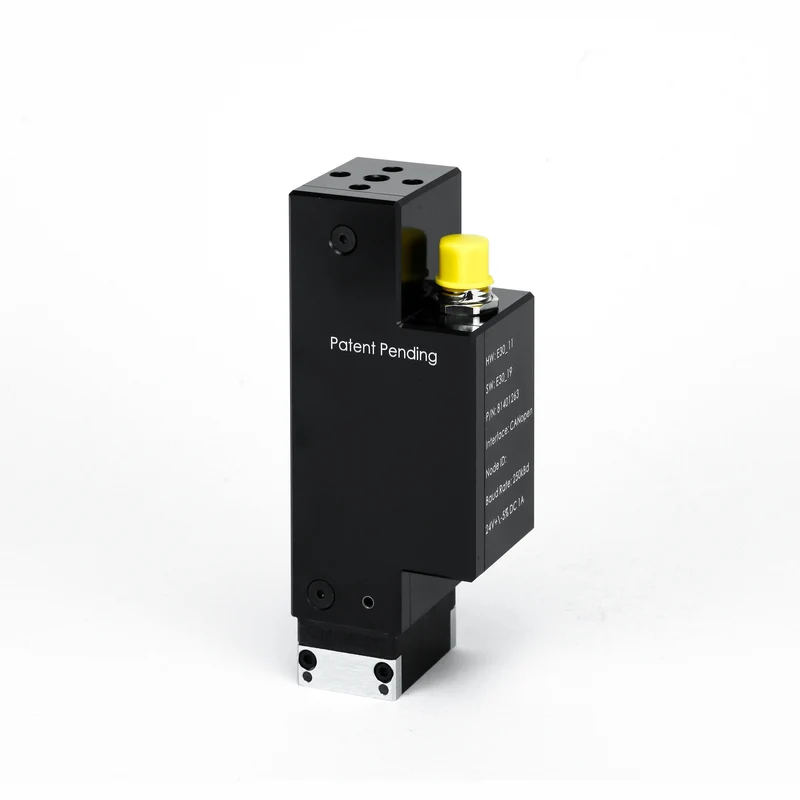

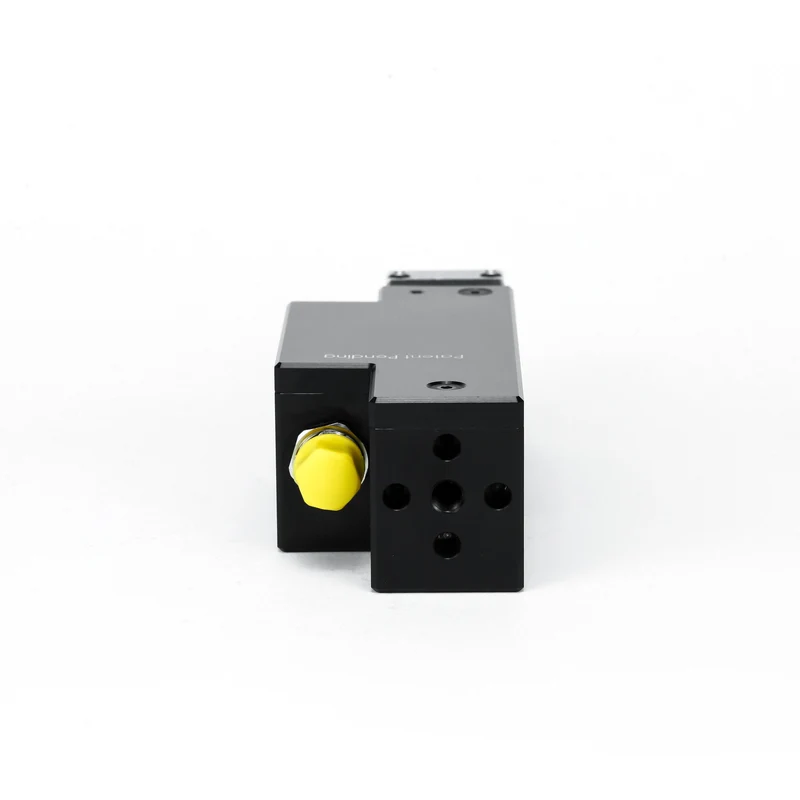

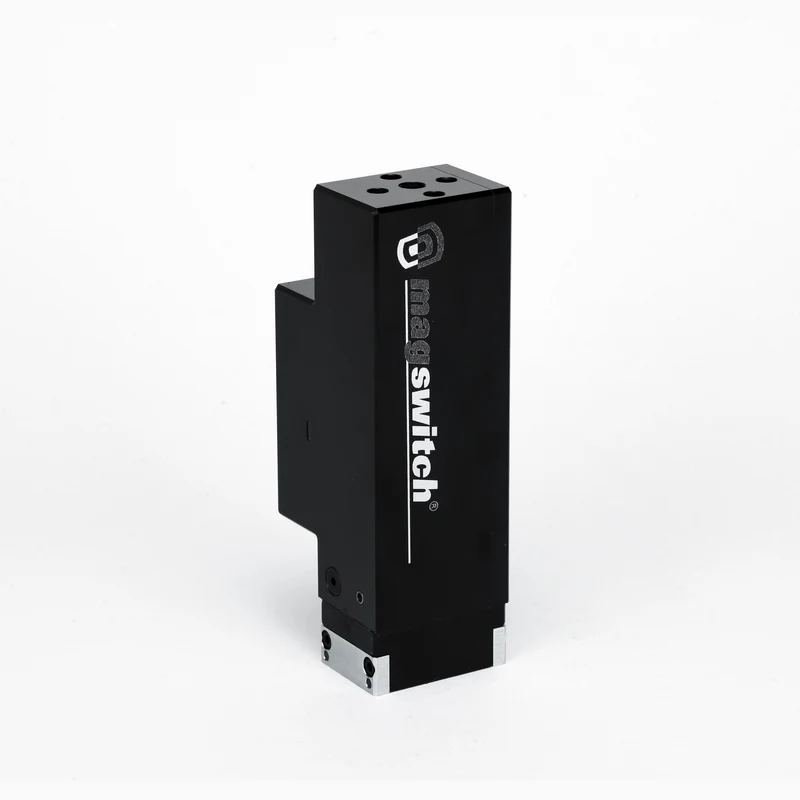

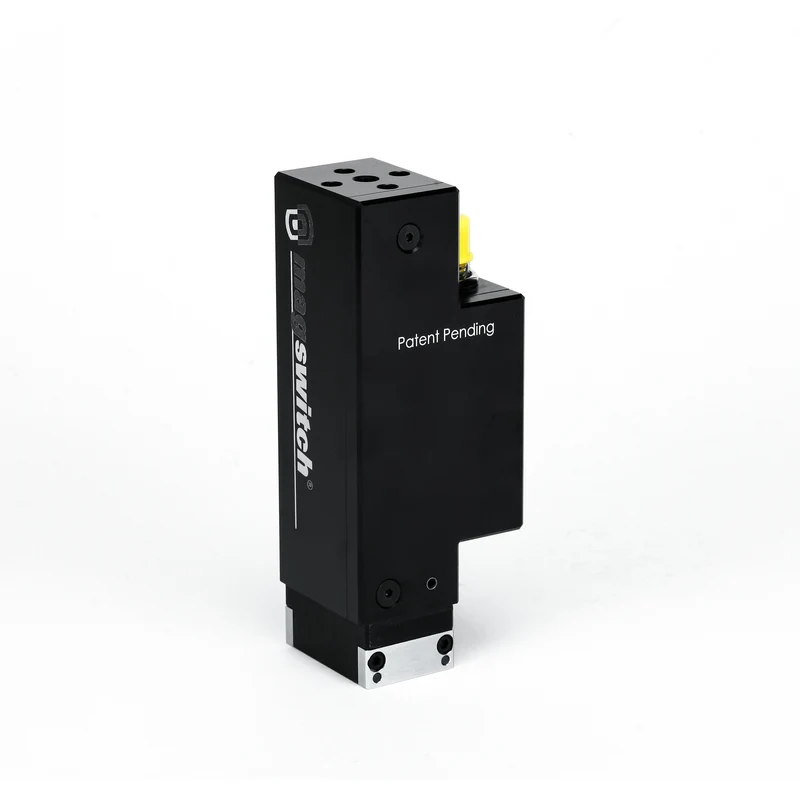

E30 – 81401263

Der Magswitch E30 verfügt über den brandneuen Variable Field Output (VFO), der es dem Werkzeug ermöglicht, dünnes Material abzustapeln und die Leistung Ihrer Komponente zu optimieren. Sobald das Teil gegriffen und von angrenzenden Teilen getrennt ist, kann das Werkzeug für maximale Leistung auf volle Leistung geschaltet werden. Sobald die Werkzeuge voll sind, können sie ein ordnungsgemäßes vorhandenes Teil zurückmelden, um eine ordnungsgemäße Aufnahme zu verifizieren. „Richtiges Teil vorhanden“ ist eine innovative Funktion, mit der Kunden dem Werkzeug beibringen können, wie ein gutes Teil aussieht, wodurch eine kompakte und schnellere Fehlerprüfung Ihres Prozesses eingeführt wird. Mit einer eingebauten Ausfallsicherung verbessert die elektrisch betätigte Automatisierungslinie von Magswitch die Art und Weise, wie Dinge erledigt werden!

MERKMALE UND VORTEILE

• Schlankes Profil, optimiert für EOAT-Anwendungen
• 24VDC-Betrieb unter 1A (E30)
• Serielle Kommunikation
• Kombinieren Sie Strom und Kommunikation in einem Kabel
• Intelligentes Werkzeug – richtiges Teil vorhanden
• Variable Feldausgabe (VFO)
• Dünnteile abstapeln (VFO)
• Verbesserte Bin-Pick-Funktionen (VFO und Proper Part Present)

ZUBEHÖR (separat erhältlich)

Produkt-SKU	Produktbeschreibung*
8800782	Standard-Polschuh-Kit E30
88001123	PSK, E30, 135° V-CUT STANGENSCHUH
8800862	SATZ, STOCKSCHUH, E30, ZAHN, 2X2X2
88001423	RÜSTUNGSSATZ, E30, STANDARD BIN PICKING
88001424	PSK, E30, FLACHSTABSCHUHE, RÜSTUNG BEREIT
88001426	PSK, E30, 135 Grad V-CUT PS, ARMOR READY, 2" DURCHMESSER
88001427	PSK, E30, 155 Grad V-CUT PS, ARMOR READY, 2"-4" DURCHMESSER
88001586	PSK, E30, STEP UNDER, DÜNN OPTIMIERT, ARMORBEREITET

*Für den Betrieb des Werkzeugs sind Polschuhe erforderlich.

REGLER

• MAGMASTER 4001 KOMMUNIKATIONSMODUL - 8800826
• MAGMASTER BLACKBOX PRO - 88001536
• MAGMASTER BLACKBOX STANDARD - 88001624

SPEZIFIKATIONEN

Maximale Abreißkraft	124.1 lb / 56.3 kg
Maximale Scherung	39.7 lb / 18 kg
Nennversorgungsspannung	24 V DC
Spitzenstromaufnahme	1A @ 24 V DC
Nettogewicht	1.98 lb / 0.9 kg
Anschlusstyp	Stecker M12 –5 Pin –A-codiert
Montageoptionen	Ø6-M8-Ø6 NAAMS-Muster (x2)
Versorgungsspannung	24 V DC

Zieldicke – mm (Zoll)	0.5 (0.020)	1 (0.039)	1.9 (0.075)	3 (0.118)	4.76 (0.187)	10 (0.394)	25 (0.984)
Haltekraft – kg (lbs)	64.4 (14.5)	172.3 (38.7)	305.1 (68.6)	466.3 (104.8)	525.2 (118.1)	534.3 (120.1)	536.0 (120.5)

Abbildung 1: Losbrechkraft bei unterschiedlichen Luftspalten

Fußnoten:

• Die in diesem Dokument aufgeführten Kräfte stellen ideale Maximalwerte dar und spiegeln aufgrund von Materialabweichungen oder Prozessbedingungen möglicherweise nicht genau die tatsächlich erreichbaren Kräfte in der spezifischen Anwendung eines Kunden wider.
• Lesen Sie den Warnabschnitt auf Seite 3, bevor Sie das Werkzeug in Betrieb nehmen, und machen Sie sich mit ihm vertraut.
• Die Losbrechkräfte wurden in einer Laborumgebung auf einem 200 mm x 200 mm großen Blech aus SAE1018-Stahl mit einer Oberflächenrauheit von 63 Mikrozoll und Standard-Polschuhen ermittelt.
• Die Losbrechkräfte in den allgemeinen Spezifikationen und in Tabelle 1 wurden mit Standard-Polschuhen auf sauberen, ebenen Oberflächen ohne Luftspalt zwischen den Polschuhen und dem Zielmaterial ermittelt. Jede Abweichung von diesem Idealfall verringert die Losbrechkräfte.

Downloads

E30-Downloads:

• 81401263-E30 Datenblatt
• 81401263-E30 STEP-Datei

Kabelversion

• 81501343 – Kabelgebundenes E30-Datenblatt
• 81501343 – Verkabelte E30 STEP-Datei

Rüstungsset

• 88001423 – E30/E30 Smart Mag Grip Armor Kit STEP-Datei

Polschuh-Kits (PSK)

• 88001424 – E30/E30 Smart Mag Grip Flat PSK, Armor Ready STEP Feile
• 88001426 – E30/E30 Smart Mag Grip 135 Grad V PSK, Armor Ready STEP-Datei
• 88001427 – E30/E30 Smart Mag Grip 155 Grad V PSK, Armor Ready STEP-Datei

Magswitch-Downloads:

• Automatisierungskatalog
• MAC-Gründungserklärung - Montageanleitung ( Englisch | Spanisch | Deutsch | Französisch)
