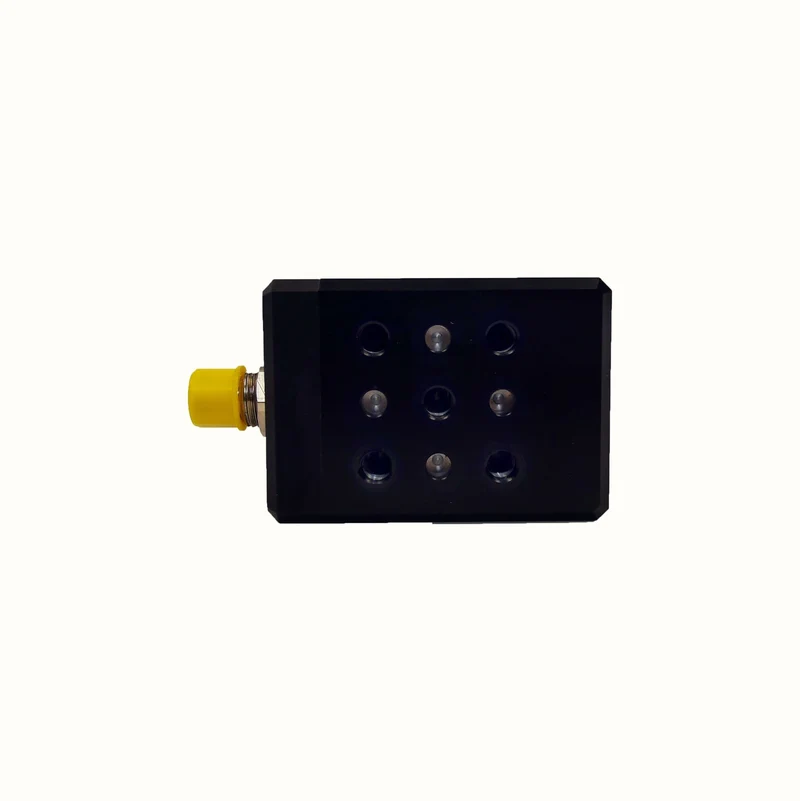

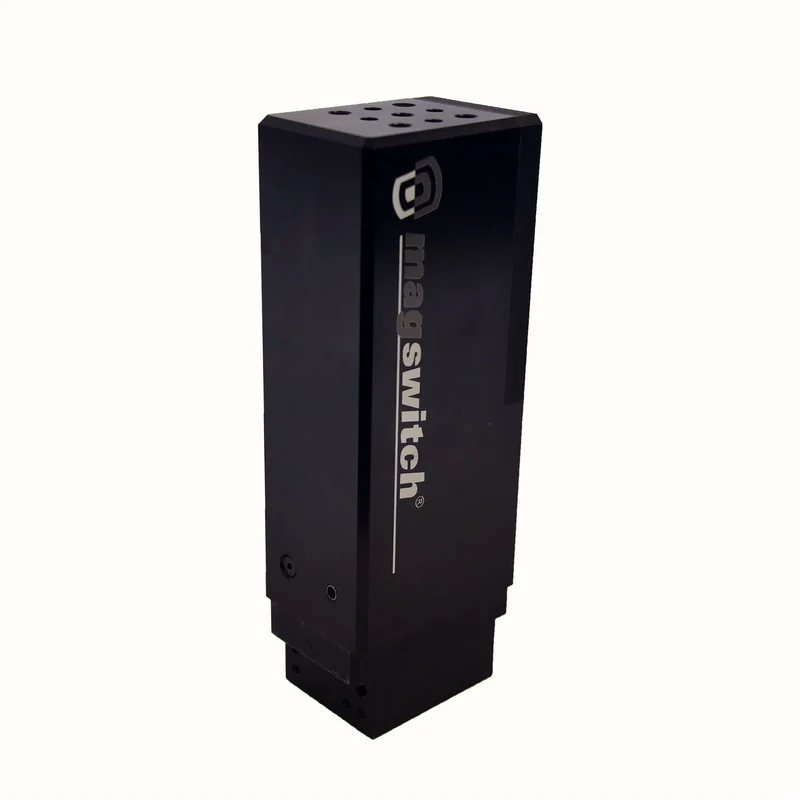

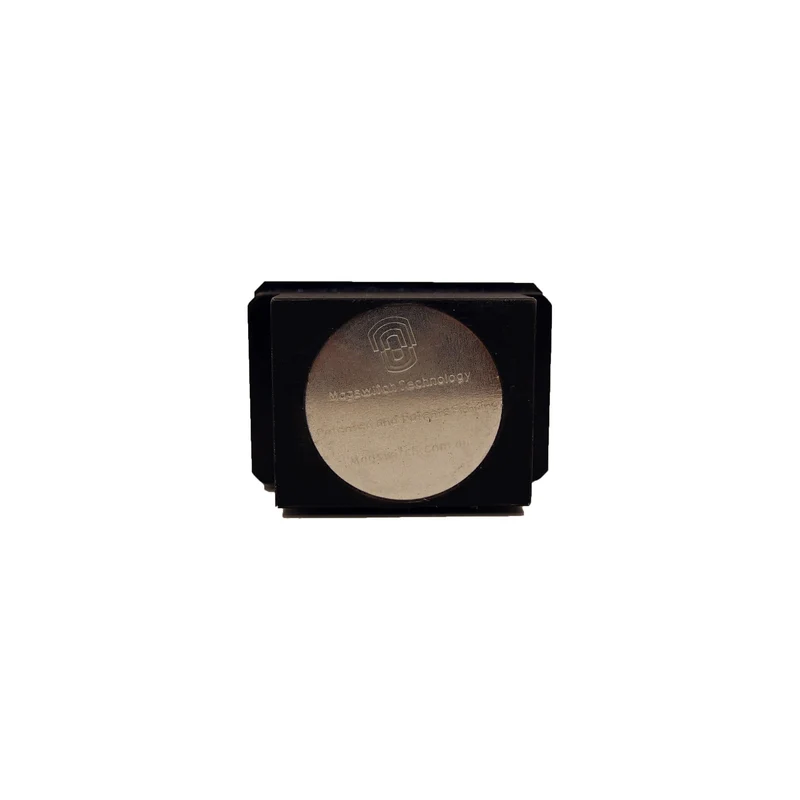

E50 – 81401264

Der Magswitch E50 verfügt über den brandneuen Variable Field Output (VFO), der es dem Werkzeug ermöglicht, dünnes Material abzustapeln und die Leistung Ihrer Komponente zu optimieren. Sobald das Teil gegriffen und von angrenzenden Teilen getrennt ist, kann das Werkzeug für maximale Leistung auf volle Leistung geschaltet werden. Sobald die Werkzeuge voll sind, können sie ein ordnungsgemäßes vorhandenes Teil zurückmelden, um eine ordnungsgemäße Aufnahme zu verifizieren. „Richtiges Teil vorhanden“ ist eine innovative Funktion, mit der Kunden dem Werkzeug beibringen können, wie ein gutes Teil aussieht, wodurch eine kompakte und schnellere Fehlerprüfung Ihres Prozesses eingeführt wird. Mit einer eingebauten Ausfallsicherung verbessert die elektrisch betätigte Automatisierungslinie von Magswitch die Art und Weise, wie Dinge erledigt werden!

MERKMALE UND VORTEILE

• Schlankes Profil, optimiert für EOAT-Anwendungen
• 24VDC-Betrieb unter 3A (E50)
• Serielle Kommunikation
• Kombinieren Sie Strom und Kommunikation in einem Kabel
• Intelligentes Werkzeug – richtiges Teil vorhanden
• Variable Feldausgabe (VFO)
• Dünnteile abstapeln (VFO)
• Verbesserte Bin-Pick-Funktionen (VFO und Proper Part Present)

ZUBEHÖR (separat erhältlich)

Produkt-SKU	Produktbeschreibung*
8800837	Standard-Polschuh-Kit E50
88001419	RÜSTUNGSSATZ, E50, STANDARD BIN PICKING
88001420	PSK, E50, FLACHSTABSCHUHE, RÜSTUNG BEREIT
88001421	PSK, E50, V-CUT 135 Grad PS, RÜSTUNG BEREIT
88001422	PSK, E50, V-CUT 155 Grad PS, RÜSTUNG BEREIT

* Pole Schuhe sind erforderlich. Nicht im Basiswerkzeug enthalten.

REGLER

• MAGMASTER 4001 KOMMUNIKATIONSMODUL - 8800826
• MAGMASTER BLACKBOX PRO - 88001536
• MAGMASTER BLACKBOX STANDARD - 88001624

SPEZIFIKATIONEN

Maximale Abreißkraft 1,2	465 lb / 211 kg
Maximale Scherung 1,2	161 lb / 73 kg
Nennversorgungsspannung	24 V DC
Spitzenleistungsaufnahme	3 A bei 24 VDC
Nettogewicht	6.5 lb / 2.95 kg
Anschlusstyp	Stecker M12x1.0 –5 Pin –A-codiert
Montageoptionen	NAAMS-Muster Ø6-M8-Ø6 (x2) M8-Ø6-M8 NAAMS-Muster (x4) Top Mount für alle Muster
Nennversorgungsspannung	24 V DC

Materialstärke - mm (in)	0.5 (.020)	1 (.039)	2 (.079)	3 (.118)	4 (.157)	5 (.197)	6 (.236)	7 (.276)	12.7 (.500)	50 (1.969)
Maximale Kraft - kg (lbs)	14.60 (32.19)	37.83 (83.41)	70.10 (154.5)	110.47 (243.5)	153.40 (338.2)	182.90 (403.2)	194.47 (428.7)	202.67 (446.8)	210.50 (464.1)	210.70 (464.5)

• SWL (Safe Working Load) = Maximale Kraft5/ Sicherheitskraft (≥5)
• 1Bestimmt in Laborumgebung auf 2 Zoll dickem SAE1018-Stahl mit einer Oberflächenrauheit von 63 Mikrozoll und optimierten Polschuhen. Viele Faktoren tragen zur tatsächlichen Abreißkraft und sicheren Arbeitslast in jeder Anwendung bei. Wenden Sie sich vor der Bereitstellung an einen Magswitch-Anwendungsingenieur und testen Sie den Magswitch in jeder Anwendung.
• 2Alle Daten gelten für Geräte mit installierten Flachstangenschuhen.
• 3Bestimmt mit SAE1018 Stahl L = 200 mm B = 200 mm.
• 4Die Werte können um +/- 5% variieren.
• 5Die oben aufgeführten maximalen Kräfte sind keine sicheren Hubkräfte. Der Konstrukteur muss bei der Angabe des Werkzeugs den Sicherheitsfaktor berücksichtigen. Magswitch empfiehlt für die meisten Anwendungen SWL = 5: 1.

Downloads

E50-Downloads:

• 81401264-E50 Datenblatt
• 81401264-E50 STEP-Datei

Europäische Version

• 81501264-E50 EU-Datenblatt
• 81501264-E50 STEP-Datei
• 81501344- E50 EU STEP-Datei

Rüstungsset

• 88001419 – E50 Armor Kit STEP-Datei

Polschuh-Kits (PSK)

• 88001420 – E50 Flat PSK, Armor Ready STEP-Datei
• 88001421 – E50 135 Grad V PSK, Armor Ready STEP-Datei
• 88001422 – E50 155 Grad V PSK, Armor Ready STEP-Datei

Magswitch-Downloads:

• Automatisierungskatalog
• MAC-Gründungserklärung - Montageanleitung ( Englisch | Spanisch | Deutsch | Französisch)
